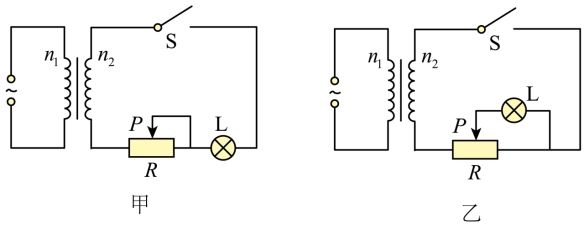

(多选题)(2024·重庆·高考真题)小明设计了台灯的两种调光方案,电路图分别如图甲,乙所示,图中额定电压为6V灯泡的电阻恒定,R为滑动变阻器,理想变压器原、副线圈匝数分别为n1、n2。原线圈两端接电压为220V的交流电,滑片P可调节灯泡L的亮度,P在R最左端时,甲、乙图中灯泡L均在额定功率下工作,则( )
A.n1:n2 = 110:3
B.当P滑到R中点时,图甲中L功率比图乙中的小
C.当P滑到R最左端时,图甲所示电路比图乙更节能
D.图甲中L两端电压的可调范围比图乙中的大
【答案】AC
【详解】A.滑片P在最左端时,图甲、乙中变压器输出电压均为灯泡的额定电压6V,因此
故A正确;
B.当P滑到R中点时,图甲中总电阻为P左端电阻与灯泡电阻串联,图乙中总电阻为灯泡电阻与Р右端的电阻并联后再与P左端电阻串联,由于并联电阻小于灯泡电阻,则图甲中灯泡电压大于图乙中灯泡电压,则图甲中灯泡功率比图乙中灯泡功率大,故B错误;
C.当P滑到R最左端时,图甲中只有灯泡,图乙中R与灯泡并联,总电阻更小,输出功率更大,图甲比图乙更节能,故C正确;
D.图乙中的灯泡两端电压在0到6V间变化,图甲中灯泡两端电压最高为6V,最低达不到0,则图乙中灯泡两端可调电压范围大,故D错误。
故选AC。
