（2022·湖南·模拟预测）某学习小组想测量常温下某金属丝的电阻率，金属材料的电阻约为10Ω。实验室提供的器材如下：
A．20分度游标卡尺、刻度尺
B．直流电源E（电动势为2V）
C．电流表
（量程300mA，内阻
约为0.5Ω）
D．电流表
（量程0.6A，内阻
约为0.1Ω）
E.滑动变阻器
（0~10Ω，额定电流2A）
F.滑动变阻器
（0~1000Ω，额定电流0.5A）
G.电阻箱
（0~999.9Ω，额定电流0.5A）
H.直径为D的陶瓷管
I.开关一只，导线若干
他们进行了以下操作：
①用20分度的游标卡尺测量金属丝的直径d如图（a）所示；
②将待测金属丝（有漆包线）紧密地绕在直径为D的陶瓷管上（
），制成一个新的滑动变阻器（滑片P与漆包线相接触的位置去掉包线漆），如图（b）所示；

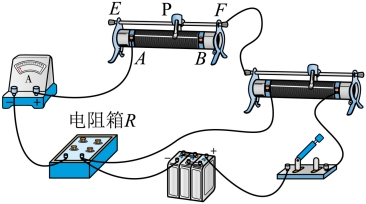

③选择合适的器材按图（c）所示电路图进行连接，将待测金属丝制成的新滑动变阻器的A、F接线柱接入电路；
④将新滑动变阻器的滑片P置于图（d）虚线位置处，调节滑动变阻器R的滑片至一个合适的位置，闭合开关S，调节电阻箱
，使电流表的指针半偏；
⑤保持滑动变阻器的滑片位置不变，向右移动新滑动变阻器的滑片P，调节电阻箱
，使电流表的指针仍然半偏，读取此时电阻箱
的阻值，并用刻度尺测量滑片P与虚线间的距离L；
⑥重复步骤⑤，根据测得的实验数据作出电阻箱的阻值
与距离L之间的关系图像，如图（e）所示。
回答下列问题：
（1）金属丝的直径d= cm；
（2）为减小实验误差、方便操作，在设计时电流表应选择 ，滑动变阻器R应选择 ；（均填器材前面的序号）
（3）根据图（c）所示的电路图，用笔画线代替导线把图（d）的实物图补充完整；
（4）若
图像的斜率的绝对值为k，则该金属丝的电阻率
（用已知量和测得的物理量字母表示）。
【答案】 0.850 C E
【知识点】游标卡尺的使用与读数、测量电阻丝电阻率的数据处理方法
