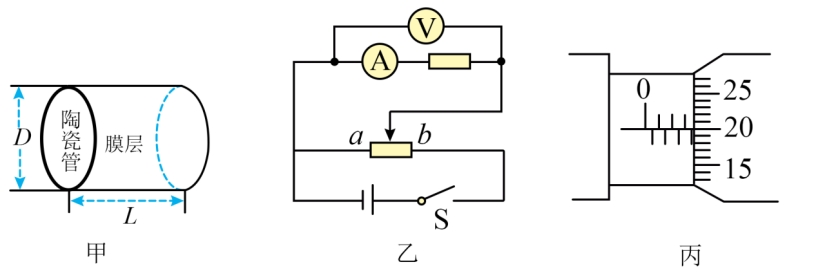

精密仪器中常用到金属膜电阻，它是通过金属电镀工艺将金属层溅射到绝缘陶瓷基底的表面形成的。如图甲所示，某金属膜电阻长度为L，金属膜厚度为h。实验室提供的器材有：干电池2节，电压表V（量程
，内阻约
），电流表（
，内阻约为
），滑动变阻器（最大阻值
），开关S，导线若干。某同学用图乙所示电路测量该金属膜电阻的电阻率，请回答以下问题：
（1）闭合S前，应将滑动变阻器的滑片置于___________端（选填“a”或“b”）；
（2）用螺旋测微器测量镀膜后的陶瓷管直径D，示数如图丙所示，则
___________mm；

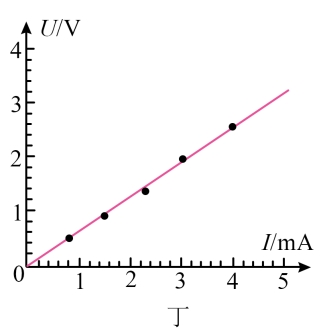

（3）闭合开关后，移动滑片，测出多组电表示数的U，I值，并画出
图像如图丁所示，可得金属膜电阻的阻值
___________
；
（4）用字母D、L、R、h表示金属膜电阻的电阻率
___________；
（5）金属膜电阻的电阻率测量值偏大，试写出产生误差的主要原因___________。
【答案】 ①. a ②. 3.699##3.700##3.701 ③. 650 ④.
⑤. 电流表采用内接法，在电路中电流表分压，致使电阻率测量值偏大。
【解析】
