（2024·北京西城·统考一模）根据闭合电路的欧姆定律，电源电动势E和内阻r、路端电压U、电流I的关系为
。依据这一原理，甲同学用图1所示的电路测量电源的电动势和内阻。
(1)闭合开关前，应将滑动变阻器的滑片置于最 端（选填“左”或“右”）。

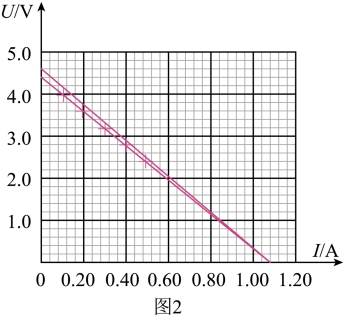

(2)调节滑动变阻器的滑片，记录多组电压表和电流表的示数，在坐标纸上标出相应的数据点，作出U—I图线如图2所示。根据图线测得该电源的电动势
V，内电阻
。（结果均保留2位有效数字）
(3)由于电表并非理想电表，导致 （选填“电压”或“电流”）的测量存在系统误差。在图2上定性画出没有电表内阻影响的理想情况的U—I图线，画出图线与横纵坐标轴的交点。( )
(4)乙同学拆除电流表和滑动变阻器，直接读取电压表示数为
。若电源的电动势为E，内阻为r。电流表、电压表的内电阻分别为
。根据图像和电路关系，仅从系统误差的角度来看，
，
（均选填“<”“=”或“>”）。可知
（用电源和电表内阻表示）。
【答案】(1)左 (2) 4.4 4.1/4.0/4.2 (3) 电流
(4) = =
