（2024·北京平谷·统考零模）在“测量电源的电动势和内阻”的实验中，已知待测电池的电动势约1.5V，内阻约1.0Ω。某同学利用图a所示的电路进行测量，已知实验室除待测电池、开关、导线外，还有下列器材可供选用：
电流表 A1：量程0~0.6A，内阻约0.125Ω
电流表 A2：量程0~3A，内阻约0.025Ω
电压表 V：量程0 ~3V，内阻约3kΩ
滑动变阻器R1:0~20Ω，额定电流2A
滑动变阻器R2:0~100Ω，额定电流 1A
(1)为了调节方便，测量结果尽量准确，实验中电流表应选用 ，滑动变阻器应选用 (填写仪器的字母代号)。

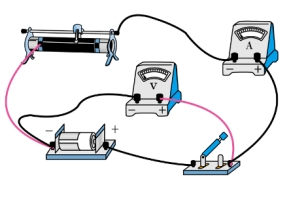

(2)完成图b中实物间的连线 。

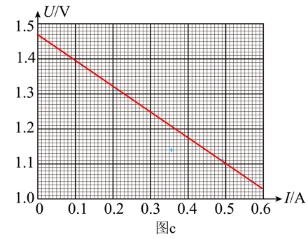

(3)实验中，某同学记录的6组数据如下表所示，其中 5 组数据的对应点已经标在图c的坐标纸上，请标出余下一组数据的对应点，并画出U-I图线 。
组别 | 1 | 2 | 3 | 4 | 5 | 6 |
I/A | 0.12 | 0.21 | 0.31 | 0.86 | 0.49 | 0.57 |
U/V | 1.38 | 1.31 | 1.24 | 1.14 | 1.11 | 1.05 |
(4)根据图c可得出于电池的电动势
V，内电阻
(结果均保留小数点后两位)。
(5)若利用题中所给器材，改用图d所示的电路测量该电池的电动势和内阻，你觉得合理吗? 请简述你的理由 。
【答案】(1) A1 R1
(2)
(3)
(4)
(5)见解析
