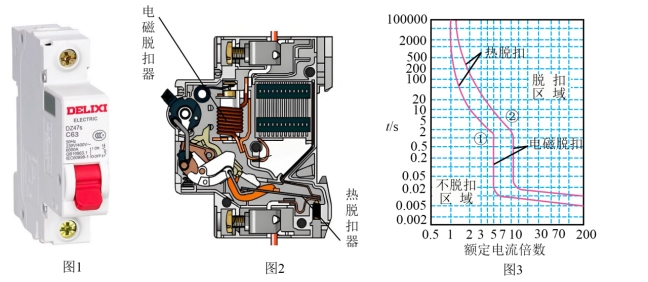

2024·北京朝阳·统考一模)电路过载时电流一般比额定电流大一些,而短路时则可能达到额定电流的十几倍以上。空气开关是一种常见的电气设备,可用于保护电气线路和设备避免过载或短路的破坏,如图1所示。空气开关内部有电磁脱扣器和热脱扣器两种断开结构,如图2所示。在过载或短路发生的情况下,电路中的强电流流过电磁线圈,线圈内的金属顶针在电磁力的作用下压缩弹簧撞击弹片使电路断开;热脱扣器则是利用双金属片热胀冷缩的原理,当强电流流过双金属片时,材料不同的双金属片发热形变程度不同,金属片带动连杆开关使电路断开。

一般家庭电路中用电器往往启动瞬间电流较大,为保证用电器顺利启动,多采用脱扣特征曲线如图3所示的空气开关。脱扣特征曲线的横轴表示线路实际电流相对于额定电流的倍数(部分刻度值未画出),纵轴(t/s)表示电流持续时间,曲线左下方区域表示空气开关不脱扣,曲线右上方区域表示脱扣,曲线所夹的区域为不确定区域,在此区域中脱扣器可能是脱扣状态或未脱扣状态。根据以上信息,下列说法正确的是(  )



A.电路发生过载情况时,更易发生电磁脱扣

B.实际电流为额定电流2倍时,线路设备可持续工作至少10

C.实际电流为额定电流7倍时,一定是电磁脱扣器执行断开电路动作

D.线路设备在工作条件下,电磁脱扣器不产生焦耳热

...
