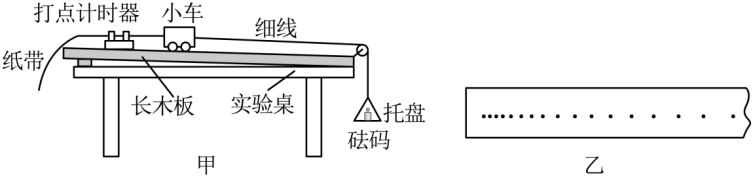

（22-23高二下·江苏南京·期末）小华用如图甲所示的装置探究加速度与力、质量的关系。
（1）电火花打点计时器工作时应使用 （选填“8V”或“220V”）交流电源；
（2）用垫块将木板左端垫高，以补偿打点计时器对小车的阻力及其他阻力。在不挂托盘的情况下，打出如图乙所示的纸带（从左向右打点），则应该将垫块向 （选填“左”或“右”）移动；

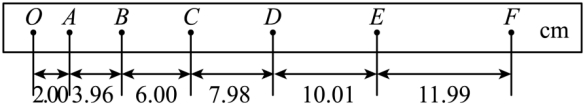

（3）如图是实验中打出的一条纸带，O、A、B、C、D、E、F为连续选取的7个计数点，相邻两计数点间还有4个点未画出，则小车在E点的瞬时速度大小为 m/s，运动的加速度大小为 m/s2（计算结果均保留2位有效数字，所用电源频率f = 50Hz）；
（4）小车质量一定，研究加速度与力的关系时，小华根据测得的数据作出a—F图像，如图所示。发现图像既不过原点，末端又发生了弯曲，可能的原因是 。
A．没有补偿阻力，且小车质量较大
B．补偿阻力时，木板的倾斜角度过大，且托盘和砝码的质量较大
C．补偿阻力时，木板的倾斜角度过小，且托盘和砝码的质量较大
D．补偿阻力时，木板的倾斜角度过小，且小车质量较大
【答案】 220V 左 1.1 2.0 C
【详解】（1）[1]电火花打点计时器工作时应使用220V交流电源。
（2）[2]根据纸带可知小车做加速运动，则重力沿斜面的分量大于摩擦力，所以要减小倾角，则垫木应向左移动；
（3）[3]相邻两计数点间还有4个点未画出，则相邻两计数点之间时间间隔T = 0.1s
E点的瞬时速度大小等于DF之间的平均速度为
[4]根据逐差法可得加速度为
（4）[5]①图像不过原点的可能原因是：未平衡摩擦力或平衡摩擦力不够；②图像末端发生弯曲的可能原因是：砂和砂桶的质量过大，未保证小车质量远大于所挂砂和砂桶的总质量。
故选C。
