21-22高三·全国·课后作业)某物理实验兴趣小组测定自制盐水的电阻率,在一无盖的长方体玻璃槽中装入一定量的盐水,玻璃槽内腔的长度为40.10 cm,宽度为4.52 cm

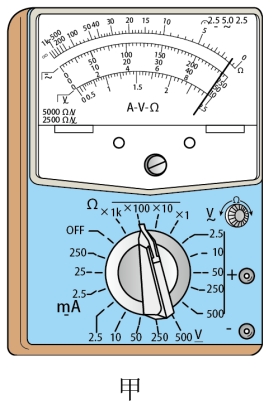

1)某次实验过程中,在槽中倒入适量的盐水,水面的高度为4.50 cm,用多用电表的电阻挡粗测玻璃槽中盐水的电阻,选择开关置于“×100”挡,发现指针如图甲所示,为较准确地测得玻璃槽中盐水的电阻,该同学接着需要做的实验步骤是换选       (选填“×10”“×1 k”)挡;





2)为了准确测量电阻,准备了以下实验器材:

A.电动势为3 V的电源,内阻约为0.5 Ω

B.最大阻值为5 Ω的滑动变阻器

C.最大测量值为3 V的电压表,内阻约为3 kΩ

D.最大测量值为15 V的电压表,内阻约为5 kΩ

E.最大测量值为15 mA的电流表,内阻约为1 Ω

F.最大测量值为0.6 A的电流表,内阻约为0.5 Ω

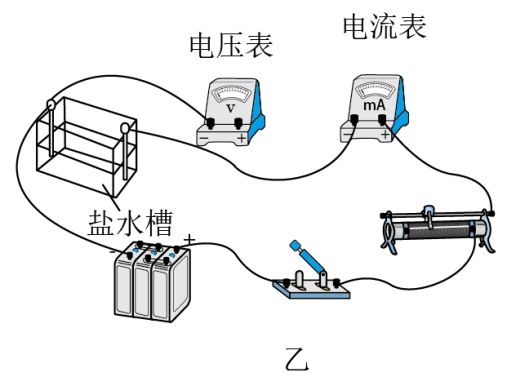

实验中要求尽量减小系统误差,应保证电表在测量时其最大读数超过量程的,则电压表应选择       ,电流表应选择        ;(均填器材前的选项字母)请用笔画线代替导线,完成图乙中的连线;

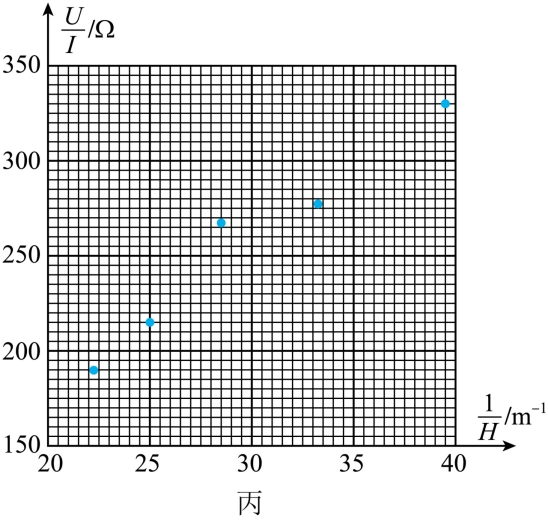

3)准确连线后,测出玻璃槽中盐水的高度为H,电压表示数为U,电流表示数为I,改变玻璃槽中的盐水高度,测出如下表所示的5组数据,分析数据后,试通过图线来求电阻率。图丙中已经描出了各点,请作出图线       ,求得盐水的电阻率为ρ        Ω·m。(结果保留2位有效数字)

次数

水面高Hcm

电压UV

电流ImA

1

2.53

2.88

8.7

2

3.00

2.65

9.5

3

3.51

2.63

9.8

4

4.00

2.35

10.9

5

4.50

2.52

13.1



...
