19-20高二·全国·课时练习)在测电池的电动势和内阻的实验中,测量对象为一节新的干电池。

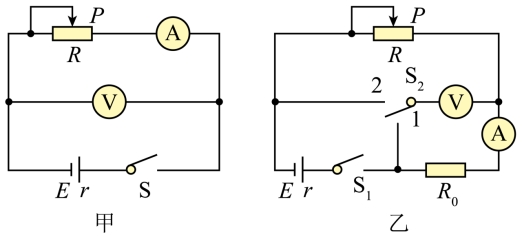

(1)某实验小组先采用图甲所示电路测量时,在较大范围内调节滑动变阻器阻值,发现电压表示数虽然有变化,但变化不明显,主要原因是

A.滑动变阻器与电路接触处断路

B.滑动变阻器与电路接触处短路

C.电池内阻太大

D.电池内阻太小

(2)为了提高实验精度,他们最终采用了图乙所示电路,实验提供的器材如下:

电压表V:量程0~3V,内阻可视为无穷大;

电流表A:量程0~0.6A,内阻(已知);

定值电阻:阻值未知,约几欧姆;

滑动变阻器

滑动变阻器

单刀单掷开关、单刀双掷开关,导线若干。

电路中,接入电阻有两方面的作用,一是方便实验操作和数据测量,二是防止滑动变阻器接入的电阻过小时,电路损坏;

为方便实验调节且能较准确地进行测量,滑动变阻器应选      (填);

由于未知,需先测出其阻值,故在开始实验之前,都处于断开状态。

(3)下面是他们的部分实验操作。请根据要求填空。

闭合,将打向1,测得电压表的示数,电流表的示数,则=

再将打向2,改变滑动变阻器的阻值,当电流表示数为时,电压表示数为;当电流表示数为时,电压表示数为,则该电池电动势的表达式为E=      ,内阻的表达式为r=      。(用表示)

...
