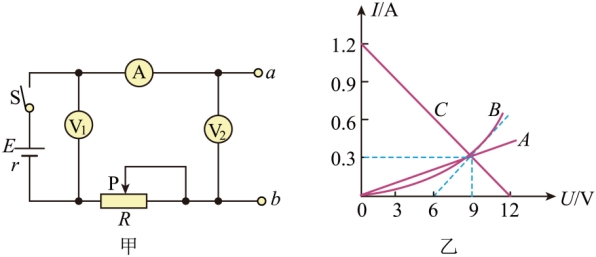

在图甲电路中，电表均为理想电表，a、b两端分别接上元件A、B时移动滑片P以改变滑动变阻器R（量程（
）的阻值，测得元件A和B的伏安特性曲线分别如图乙中图线A、 B所示，倾斜虚线为曲线B的切线；a、b两端接上导线时，测得电源的伏安特性曲线如图乙中图线C所示。若改变滑动变阻器R的阻值，电压表
、
和电流表A的示数变化分别表示为
和
，则下列说法错误的是
A．当电压表
的示数为9V时，元件B的电阻为30Ω
B．当a、b两端接上元件B时，滑动变阻器R的滑片P从左向右滑动时，
变小
C．当a、b两端接上元件A时，
D．当a、b两端接上元件A时，滑动变阻器R消耗的最大功率为0.9W
【答案】B
【详解】A．根据元件B的
图线知，当电压表
示数为9V时，流过元件B的电流为0.3A，故元件B的电阻为
故A正确；
B．元件B在不同电压下的阻值不同
当滑动变阻器R的滑片从左向右移动时，元件B两端的电压逐渐减小，由图可知，
变大，故B错误；
C．当a、b两端接上元件A时，根据闭合电路欧姆定律有
即
结合图线C可知
得电源的内阻
即
故C正确；
D．由题图乙中图线A知，元件A的电阻
由题图乙中图线C知，电源的电动势
当a、b两端接上元件A时，令
滑动变阻器R消耗的功率
当
时，滑动变阻器R消耗的最大功率为
故D正确。
故选B。
