24-25高三上·北京通州·期末)(1)金属丝电阻率的测量实验中,某同学设计了如图1所示的电路进行实验。该同学取一段金属丝连接到实验电路中,通过测量金属丝两端的电压和通过金属丝的电流,以及金属丝接入电路的有效长度和金属丝的直径,即可计算出该金属丝的电阻率        (用上述测量量表示)。



(2)探究影响感应电流方向的因素实验中,某同学首先按图2所示连接电路,闭合开关后,发现灵敏电流计指针向左偏转;再按图3所示连接电路,闭合开关后,发现电流计指针向右偏转。进行上述实验的主要目的是检验________(填选项前的字母)。



A.干电池是否为新电池

B.电流计测量的电流是否准确

C.电流计指针偏转方向与电流方向的关系

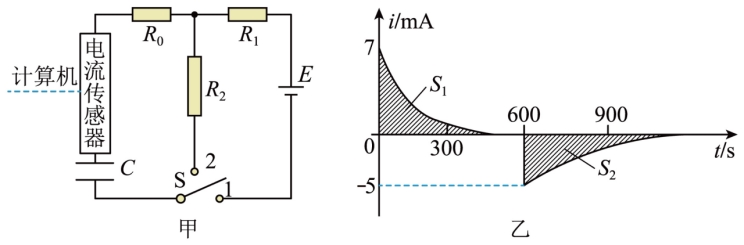

(3)某实验小组用如图4所示的电路研究电容器充、放电情况,他们用电流传感器和计算机测出电路中电流随时间变化的曲线。



实验时,根据图4所示的电路原理图连接好电路,时刻把开关掷向1端,电容器充电完毕后,再把开关掷向2端,电容器通过电阻放电,传感器将电流信息传入计算机,屏幕上显示出电流随时间变化的图像如图5所示。

a.电容器放电时,流过电阻的电流方向为        (选填);

b.从理论分析可知,对于理想电容器,在图5中阴影部分的面积        (选填“>”“<”“=”)。

...
