次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
电流 | 0.299 | 0.477 | 0.684 | 0.877 | 1.065 | 1.281 | 1.516 |
电压 | 4.970 | 4.952 | 4.932 | 4.942 | 4.894 | 4.872 | 4.848 |

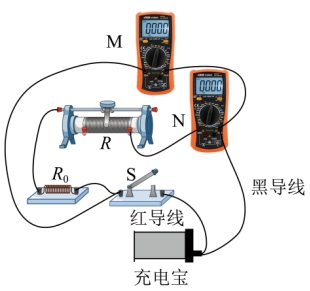

③电路中接入
可以达到下列哪个效果。___________（填选项前的字母）
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
...
R/Ω | I/A |
|
5.0 | 0.414 | 2.42 |
10.0 | 0.352 | 2.84 |
15.0 | 0.308 | 3.25 |
20.0 | 0.272 | 3.68 |
25.0 | 0.244 | 4.10 |
30.0 | 0.222 | 4.50 |
根据表中数据，在图丙中绘制出
图像。再将S2置于位置2，此时电流表读数为0.400A。根据图丙中的图像可得
_____Ω（结果保留2位有效数字）。最后可由表达式
____得到该材料的电阻率（用D、L、
表示）。

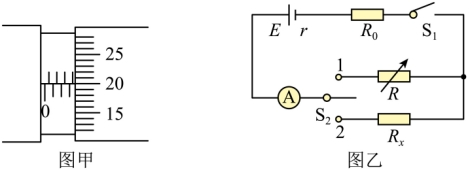

（3）该小组根据图乙的电路和图丙的
图像，还可以求得电源电动势
_________V，内阻
_______Ω。（结果均保留2位有效数字）
（4）持续使用后，电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此装置，测得电路的电流，仍根据原来描绘的图丙的图像得到该电阻的测量值会_____（选填“偏大”、“偏小”或“不变”）。
...
