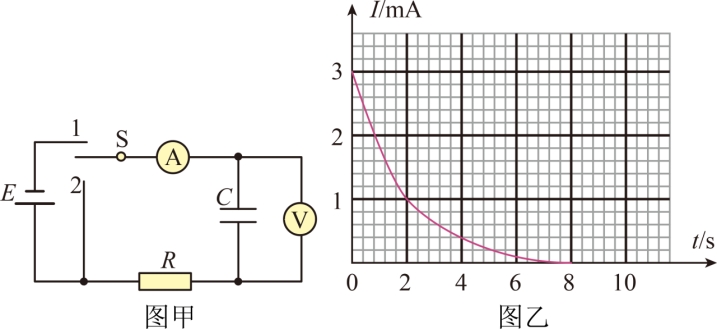

24-25高二上·北京丰台·期中)某同学利用如图甲所示的电路观察电容器的充、放电现象,其中E为电源,S为单刀双掷开关,R为定值电阻,C为电容器,A为理想电流表(测量电路中的电流),V为理想电压表(测量两极板间的电压)。



(1)当开关S          (填“1”“2”)时,电容器处于充电过程,达到稳定后,电容器上极板带          (选填)电。此过程中电压表的示数U随时间t变化的图像为

A    B

C    D

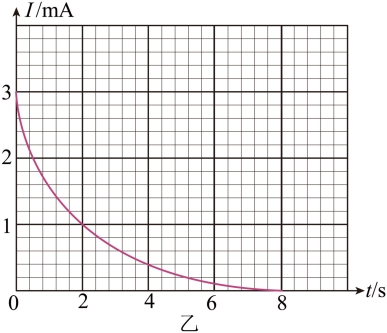

(2)将电流传感器替代电流表,串联在电路中,改接开关,使电容器放电,与电流传感器连接的计算机描绘出电路中的电流I随时间t变化的I-t图像如图乙所示。通过分析可知,图中图像与横轴围成的面积表示的物理量是

(3)已知放电前电容器两极板间的电压为12V,则电容器的电容为      mF。(结果保留两位有效数字),不改变电路其他参数,只增大电阻R的阻值,则此过程的I-t曲线与横轴围成的面积将          (选填减小不变增大)。

(4)如图,电容器上极板A接电源正极、下极板B接电源负极,且将上极板接地,电源电压恒定,开关S始终闭合,一带电液滴恰好静止在电容器内部P点,现将电容器下极板B向下平移一小段距离,则电容器的电容将        (填不变增大减小),液滴将       (填静止不动向下运动向上运动)。P点的电势将       (填升高降低不变



...
