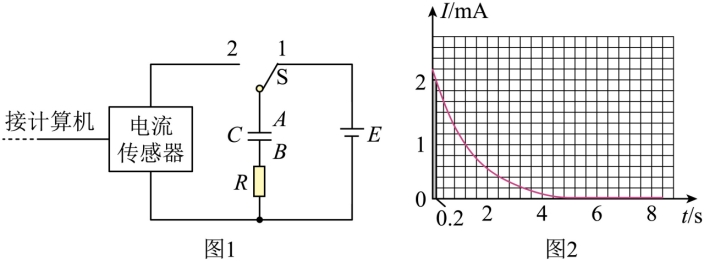

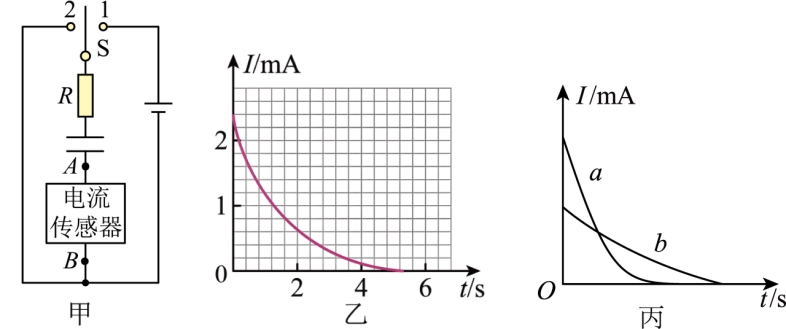

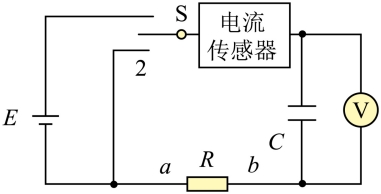

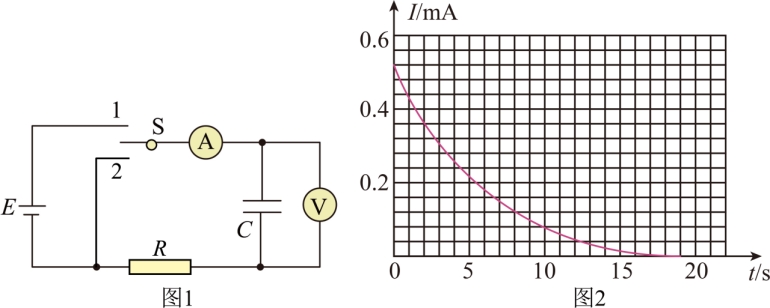

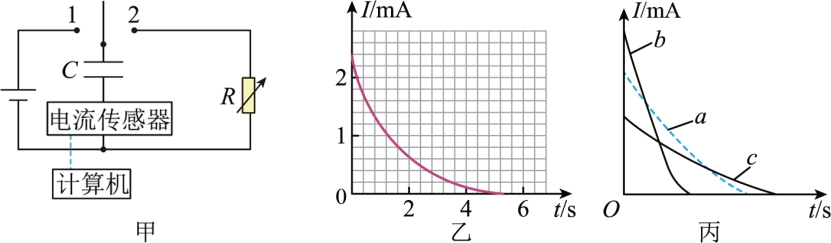

24-25高二上·福建·期中)在用传感器观察电容器的充放电过程实验中,按图1所示连接电路。电源电压为6.0V,内阻可以忽略。单刀双掷开关S先跟2相接,某时刻开关改接1,一段时间后,把开关再改接2。实验中使用了电流传感器来采集电流随时间的变化情况。



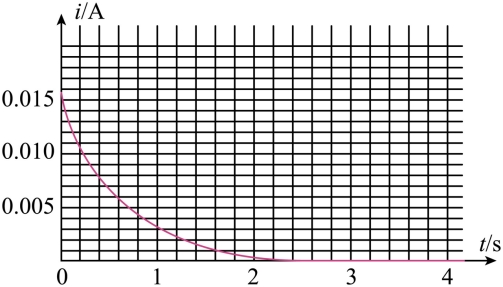

(1)开关S改接2后,电容器进行的是        (选填充电放电)过程。此过程得到的I-t图像如图2所示,图中在0-0.2s内用阴影标记的狭长矩形的面积的物理意义是        。如果不改变电路其他参数,只减小电阻R的阻值,则此过程的I-t曲线与坐标轴所围成的面积将       (选填减小不变增大)。

(2)若实验中测得该电容器在整个放电过程中释放的电荷量,则该电容器的电容为         μF

(3)电容器充电后就储存了能量,某同学研究电容器储存的能量E与电容器的电容C、电荷量Q及电容器两极间电压U之间的关系。他从等效的思想出发,认为电容器储存的能量等于把电荷从一个极板搬运到另一个极板过程中克服电场力所做的功。为此他做出电容器两极间的电压U随电荷量Q变化的图像如图所示。按他的想法,下列说法正确的是(  )



AU-Q图线的斜率越大,电容C越大

B.对同一电容器,电容器储存的能量E与两极间电压U成正比

C.若电容器电荷量为Q时储存的能量为E,则电容器电荷量为时储存的能量为

D.由于图线是一条过原点的直线,所以既可以用图线与横轴所围成的面积表示电容器储能,也可以用图线跟纵轴所围成的面积表示电容器储能

...

24-25高三上·北京通州·期末)(1)金属丝电阻率的测量实验中,某同学设计了如图1所示的电路进行实验。该同学取一段金属丝连接到实验电路中,通过测量金属丝两端的电压和通过金属丝的电流,以及金属丝接入电路的有效长度和金属丝的直径,即可计算出该金属丝的电阻率        (用上述测量量表示)。

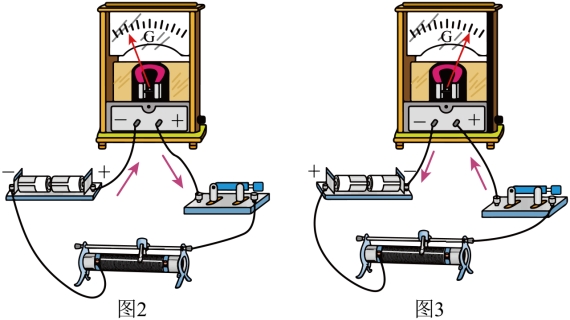

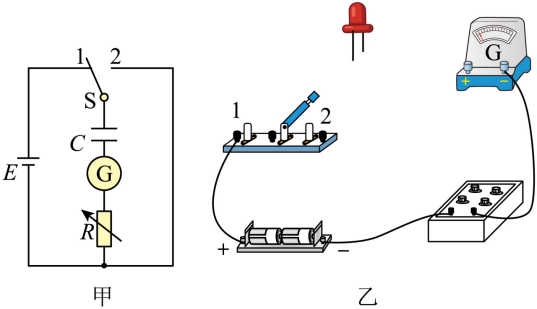

(2)探究影响感应电流方向的因素实验中,某同学首先按图2所示连接电路,闭合开关后,发现灵敏电流计指针向左偏转;再按图3所示连接电路,闭合开关后,发现电流计指针向右偏转。进行上述实验的主要目的是检验________(填选项前的字母)。



A.干电池是否为新电池

B.电流计测量的电流是否准确

C.电流计指针偏转方向与电流方向的关系

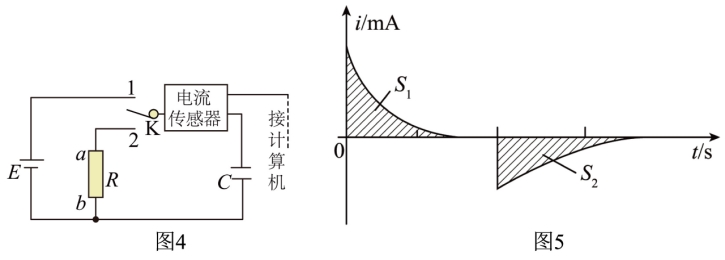

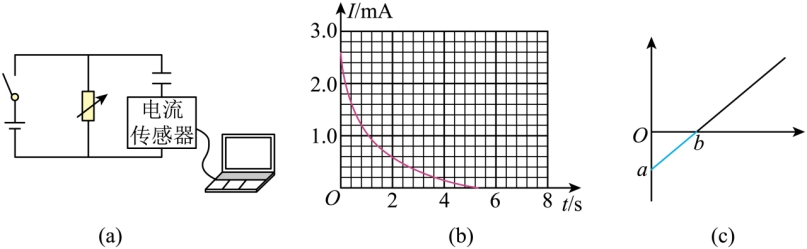

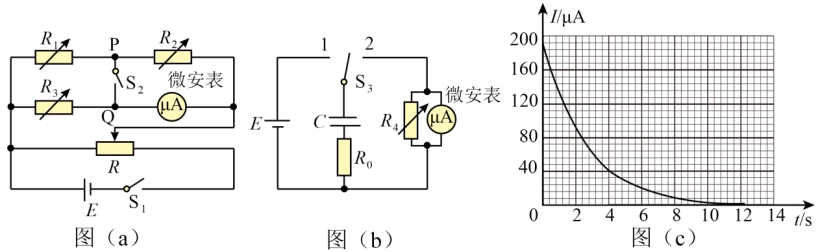

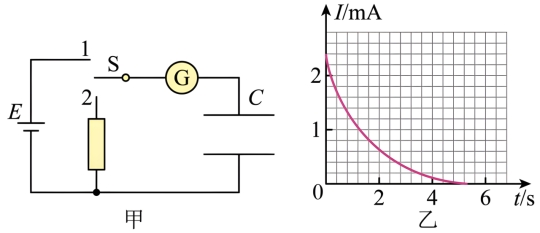

(3)某实验小组用如图4所示的电路研究电容器充、放电情况,他们用电流传感器和计算机测出电路中电流随时间变化的曲线。



实验时,根据图4所示的电路原理图连接好电路,时刻把开关掷向1端,电容器充电完毕后,再把开关掷向2端,电容器通过电阻放电,传感器将电流信息传入计算机,屏幕上显示出电流随时间变化的图像如图5所示。

a.电容器放电时,流过电阻的电流方向为        (选填);

b.从理论分析可知,对于理想电容器,在图5中阴影部分的面积        (选填“>”“<”“=”)。

...
