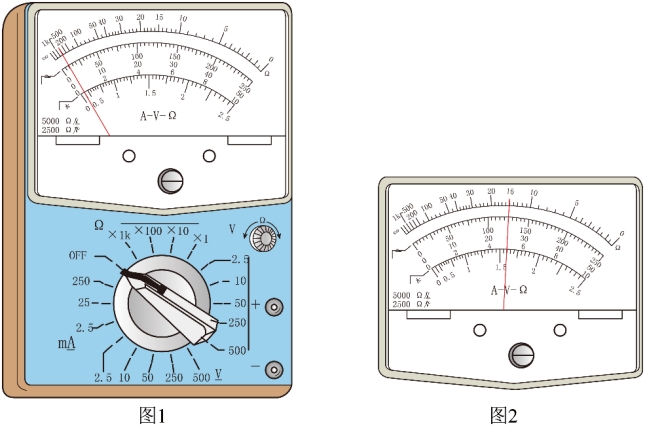

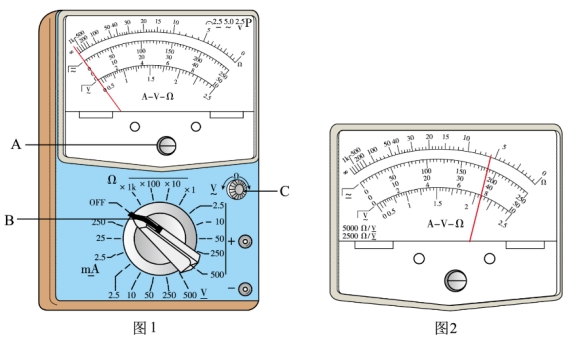

2024·北京东城·统考二模)1)用图1所示的多用表测量一合金丝的电阻。待测合金丝阻值约为十几欧,测量步骤如下:



使用前先调节指针定位螺丝,使多用电表指针对准直流电流、电压0刻线。

将选择开关转到电阻挡的          (选填“×1”“×10”“×100”)的位置。

将红、黑表笔插入插孔,并将两表笔短接,调节欧姆调零旋钮,使电表指针对准电阻          (选填“0刻线“∞刻线)。

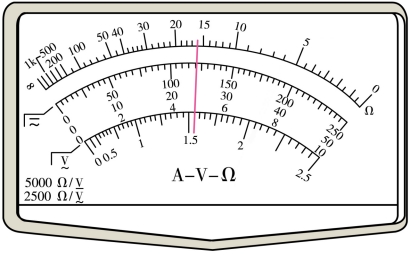

将两表笔分别与待测电阻相接,读取数据,示数如图2所示,则合金丝的阻值为

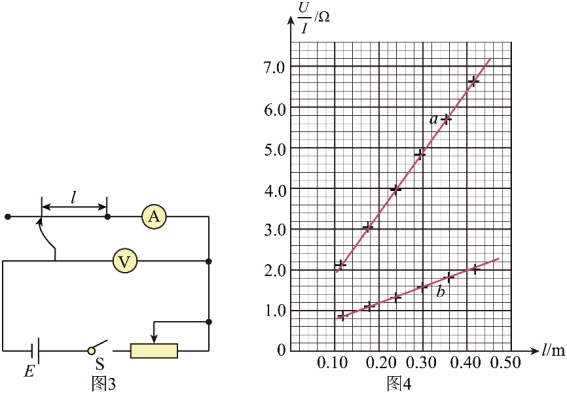

2)按照图3连接电路,测量合金丝的电阻率。实验时多次改变合金丝甲接入电路的长度、调节滑动变阻器连入电路的阻值,使电流表的读数达到某一相同值时记录电压表的示数U,从而得到多个的值,作出图像,如图4中图线a所示。



在实验中应使用          (选填“0~20“0~200)的滑动变阻器。

已知合金丝甲的横截面积为8.0×10-8m2,则合金丝甲的电阻率为          ·m(结果保留2位有效数字)。

4中图线b是另一根长度相同、材料相同的合金丝乙采用同样的方法获得的图像,由图可知合金丝乙的横截面积          (选填大于等于小于)合金丝甲的横截面积。

请从理论上分析并说明,利用图4中直线斜率求合金丝电阻率,是否存在因电表内阻带来的误差

...
